管道安装式液面检测传感器 CE 已取得。 CE : EMC指令 特点 内置放大器、节省空间 内置放大器，无需分别设置放大器和检测头。可以节省空间。 清晰可见的工作状态指示灯 可以从任何角度，随时确认检测状态。 简单安装、轻松调节 使用扎带系于管道上，安装方便容易。需要再调节安装位置时，通过安装位置调节杆，无需剪断扎带，就可轻松进行再调整。 配备输出动作切换开关 通过开关可选择入光时ON/遮光时ON。即使管道里没有液体，但由于它能使输出处于ON或OFF状态，所以它对安装过程中的检测十分有用。 检 测 原 理 当管道是空的时，由于管壁和空气的折射率相差很大，光就经管内壁反射回到受光部。当管道中有液体时，由于管道和液体的折射率相差不大，光就通过管壁射入液体，不会反射到受光部。 <检测容器内液位> <检测容器内液位>
管道安装式液面检测传感器
CE 已取得。 CE : EMC指令
内置放大器，无需分别设置放大器和检测头。可以节省空间。
可以从任何角度，随时确认检测状态。
使用扎带系于管道上，安装方便容易。需要再调节安装位置时，通过安装位置调节杆，无需剪断扎带，就可轻松进行再调整。
通过开关可选择入光时ON/遮光时ON。即使管道里没有液体，但由于它能使输出处于ON或OFF状态，所以它对安装过程中的检测十分有用。
当管道是空的时，由于管壁和空气的折射率相差很大，光就经管内壁反射回到受光部。当管道中有液体时，由于管道和液体的折射率相差不大，光就通过管壁射入液体，不会反射到受光部。
种类 种类 形状 检测物体 适用管道直径 型号 管道安装式・ 内置放大器 液体(注1) 外径ø6～ø13mm透明管道 [PFA(氟化树脂)或具有同等透明度的管，壁厚1mm(注2)] EX-F1 5m型电缆长度 EX-F1-C5 (注1)： 浑浊或高粘度的液体不能被稳定检测。 (注2)： 请勿使用非适用管道。

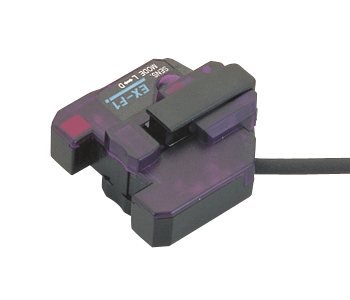

![管道安装式液面检测传感器[放大器内置] EX-F1](https://device.panasonic.cn/ac/c/fasys/sensor/photoelectric/ex-f1/images/pic01.gif)
